MotorSurg ექიმის პრაქტიკაში - იმპლანტაციის ზუსტი კონტროლი ყველა ეტაპზე

იმპლანტაციისას ექიმს მხოლოდ სიმძლავრე არ სჭირდება - საჭიროა კონტროლირებადი სიჩქარე, პროგნოზირებადი ტორკი, ეფექტური ირიგაცია და ოპერაციის თითოეულ ეტაპზე სწრაფად მისაწვდომი პარამეტრები. MotorSurg სწორედ ამ კლინიკური workflow-ს აერთიანებს.

რას ცვლის MotorSurg ექიმის ყოველდღიურ მუშაობაში?

MotorSurg არის Eighteeth-ის დენტალური იმპლანტოლოგიური ძრავა, რომელიც ერთ სისტემაში აერთიანებს ელექტროძრავს, ქირურგიულ contra-angle-ს, ირიგაციას, სენსორულ ეკრანსა და ფეხის პედალს. ექიმისთვის მთავარი ღირებულება ამ კომპონენტების ერთობლივი, ეტაპობრივად მართვადი მუშაობაა.

იმპლანტაციის დროს პარამეტრების ხშირი ხელით შეცვლა ზრდის შეფერხებისა და შეცდომის რისკს. MotorSurg-ის რვა პროგრამაში შესაძლებელია წინასწარ ჩაიწეროს სიჩქარე, ტორკი, ირიგაცია, ბრუნვის მიმართულება და გადაცემის შეფარდება. შედეგად ექიმი მონიშვნიდან იმპლანტის მოთავსებამდე რეჟიმებს ფეხის პედლით ცვლის და ხელებს სტერილურ ზონაში ინარჩუნებს.

იმპლანტაციის workflow რვა კლინიკურ ეტაპად

1. Marking: საწყისი წერტილის ზუსტი მონიშვნა კონტროლირებადი სიჩქარით;
2. Pilot drilling: ოსტეოტომიის მიმართულებისა და სიღრმის საწყისი ფორმირება;
3. Template drilling: ქირურგიული გიდით მუშაობისთვის მორგებული რეჟიმი;
4. Tapping: ძვლის ტიპისა და იმპლანტის სისტემის პროტოკოლის შესაბამისად ხრახნის გზის მომზადება;
5. Implant placement: დაბალი სიჩქარითა და კონტროლირებადი ტორკით იმპლანტის მოთავსება;
6. Closure cap: საფარი ხრახნის მართვადი დაყენება;
7. Free mode: ექიმის მიერ სრულად ინდივიდუალურად არჩეული პარამეტრები;
8. Rinsing: ცალკე ირიგაციის რეჟიმი სამუშაო ველის გასაწმენდად.

პროგრამების ზუსტი მნიშვნელობები უნივერსალური არ არის. ისინი უნდა შეესაბამებოდეს გამოყენებული იმპლანტის სისტემის ინსტრუქციას, ბორის ტიპს, contra-angle-ის გადაცემას, ძვლის ხარისხსა და კონკრეტულ კლინიკურ შემთხვევას.

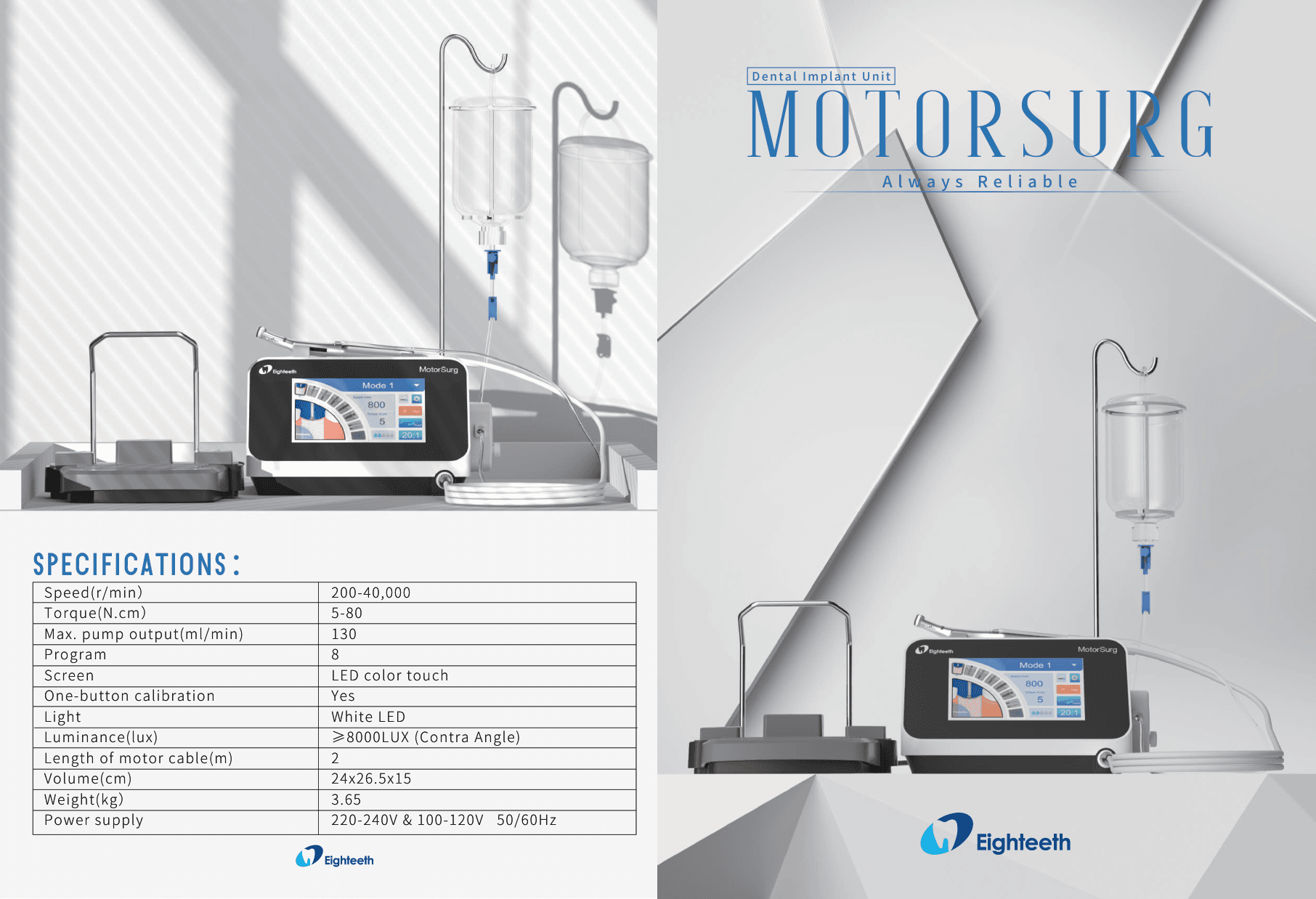

ძირითადი ტექნიკური მახასიათებლები

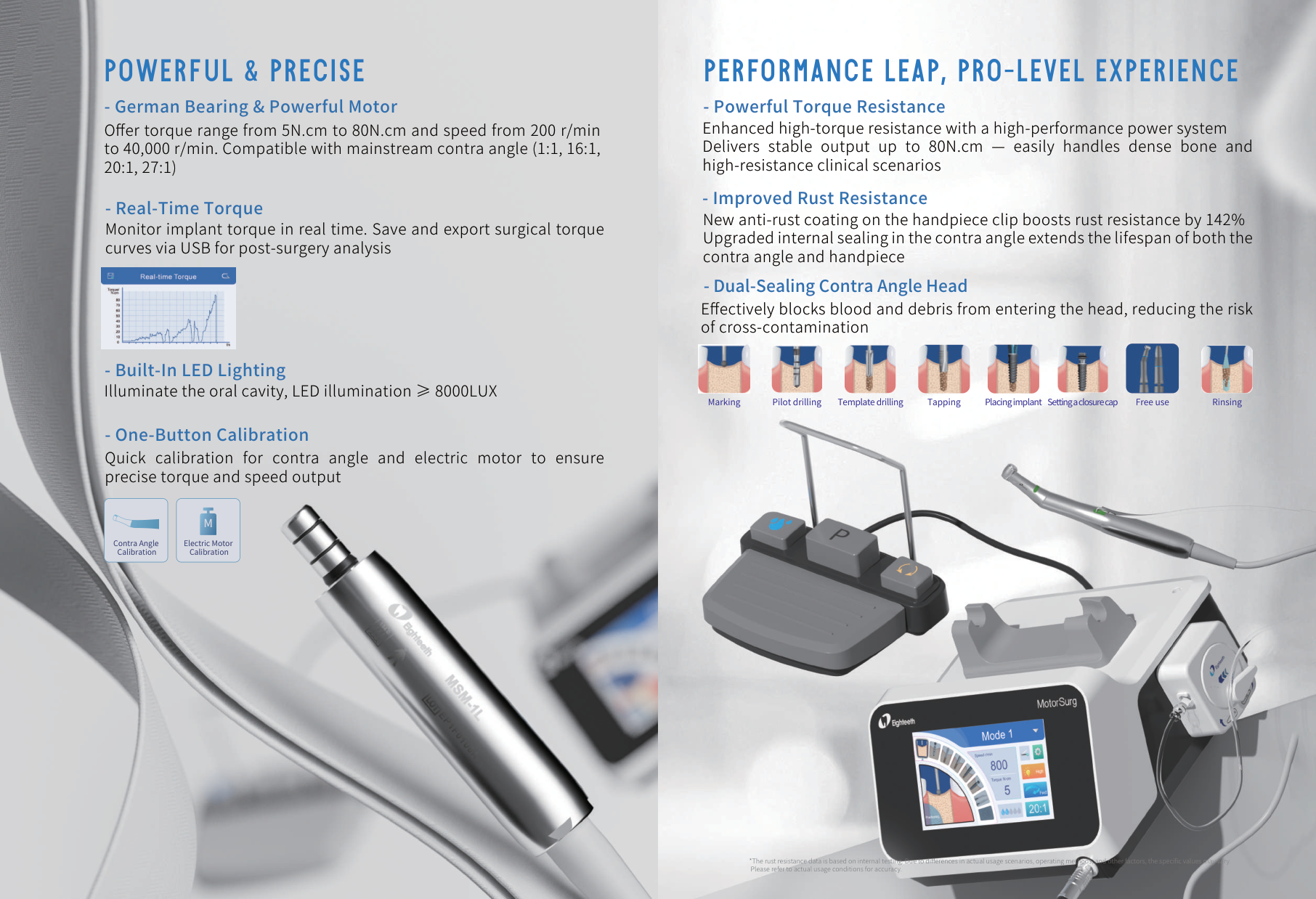

5-80 N·cm ტორკი და 200-40,000 rpm სიჩქარე

MotorSurg-ის ფართო სამუშაო დიაპაზონი მოიცავს როგორც ნელ, მაღალი ტორკის მქონე იმპლანტის მოთავსებას, ისე მაღალი სიჩქარის drilling ეტაპებს. მაღალი წარმადობის ძრავა და გერმანული საკისარი მიმართულია დატვირთვის ქვეშ სტაბილური ბრუნვის შესანარჩუნებლად.

სისტემა თავსებადია გავრცელებულ გადაცემათა შეფარდებებთან: 1:1, 16:1, 20:1 და 27:1. მაქსიმუმ 80 N·cm გამომავალი ტორკი გათვლილია მკვრივი ძვლისა და მაღალი წინააღმდეგობის მქონე კლინიკური სცენარებისთვის.

რეალურ დროში ტორკის მრუდი

MotorSurg ოპერაციისას ტორკს რეალურ დროში აკონტროლებს. ქირურგიული torque curve ინახება და USB ფლეშ დისკზე ექსპორტდება შემდგომი ანალიზისთვის. ეს ექიმს აძლევს შესაძლებლობას, პროცედურის შემდეგ შეაფასოს იმპლანტის მოთავსებისას მიღებული წინააღმდეგობის დინამიკა და შეინახოს ობიექტური მონაცემი.

ტორკის მრუდი წარმოადგენს დამხმარე მონაცემს და ყოველთვის უნდა შეფასდეს კლინიკურ მდგომარეობასთან, იმპლანტის სისტემის პროტოკოლთან და ექიმის პროფესიულ გადაწყვეტილებასთან ერთად.

როგორ შეიძლება გამოიყენოს ექიმმა torque curve?

• მოთავსების დინამიკის შეფასება: მრუდი აჩვენებს, როგორ იცვლებოდა წინააღმდეგობა იმპლანტის შეყვანისას და სად დაფიქსირდა პიკური დატვირთვა;
• პირველადი სტაბილურობის დოკუმენტირება: საბოლოო insertion torque-სთან ერთად ინახება პროცესის სრული სურათი;
• პროტოკოლის ანალიზი: განმეორებით შემთხვევებში ექიმს შეუძლია შეადაროს ძვლის ტიპი, ოსტეოტომიის მომზადება და მიღებული ტორკის პროფილი;
• კლინიკური ჩანაწერი: USB ექსპორტი შეიძლება დაემატოს პაციენტის სამედიცინო დოკუმენტაციას.

მაღალი insertion torque ავტომატურად უკეთეს შედეგს არ ნიშნავს. ჭარბმა შეკუმშვამ შეიძლება გაზარდოს კორტიკალური ძვლის გადატვირთვის რისკი, ხოლო დაბალი ტორკი ყოველთვის არ გამორიცხავს სტაბილურობას. გადაწყვეტილება დატვირთვის პროტოკოლზე უნდა ეფუძნებოდეს მთლიან კლინიკურ სურათს და, საჭიროების შემთხვევაში, დამატებით სტაბილურობის გაზომვას.

ერთღილაკიანი კალიბრაცია

სისტემა ცალ-ცალკე ახდენს ელექტროძრავისა და contra-angle-ის კალიბრაციას. სწრაფი კალიბრაცია ეხმარება მოწყობილობას, არჩეული გადაცემის შეფარდების პირობებში მაქსიმალურად ზუსტად აკონტროლოს სიჩქარე და ტორკი.

კალიბრაცია განსაკუთრებით მნიშვნელოვანია აქსესუარის შეცვლის, სტერილიზაციის ციკლებისა და მექანიკური დატვირთვის შემდეგ, როდესაც რეალური გამომავალი პარამეტრები შეიძლება ნომინალურ მნიშვნელობებს მცირედ დაშორდეს.

როდის უნდა ჩატარდეს კალიბრაცია?

• ოპერაციის დაწყებამდე, განსაკუთრებით ზუსტი ტორკის მოთხოვნისას;
• contra-angle-ის ან ძრავის შეცვლის შემდეგ;
• თუ ინსტრუმენტის ბრუნვა ან ხმა ჩვეულებრივისგან განსხვავდება;
• ტექნიკური მომსახურების ან ხანგრძლივი პაუზის შემდეგ;
• მწარმოებლის ინსტრუქციით განსაზღვრული პერიოდულობით.

LED განათება და ქირურგიული ხილვადობა

contra-angle-ში ინტეგრირებული თეთრი LED უზრუნველყოფს არანაკლებ 8000 lux განათებას. სიკაშკაშე რეგულირდება, რათა ექიმმა სამუშაო ველი კონკრეტულ ეტაპსა და ოპერაციულ განათებას მოარგოს.

ლოკალური განათება განსაკუთრებით პრაქტიკულია უკანა უბნებში, მცირე წვდომისას და იმ მომენტებში, როდესაც ხელის ინსტრუმენტი ან ასისტენტი მთავარ სანათს ნაწილობრივ ფარავს.

ორმაგი დალუქვის contra-angle

contra-angle-ის თავის ორმაგი დალუქვის კონსტრუქცია შექმნილია სისხლისა და ნარჩენების შიდა მექანიზმში მოხვედრის შესამცირებლად. განახლებული შიდა დალუქვა ხელს უწყობს როგორც contra-angle-ის, ისე ხელის ნაწილის სამუშაო რესურსის შენარჩუნებას.

handpiece clip-ზე გამოყენებულია ახალი ანტიკოროზიული საფარი. მწარმოებლის შიდა ტესტის მიხედვით, ჟანგისადმი მდგრადობა 142%-ით არის გაზრდილი. ეს მაჩვენებელი მიღებულია შიდა პირობებში და რეალური შედეგი დამოკიდებულია გამოყენებაზე, წმენდაზე, სტერილიზაციასა და მოვლაზე.

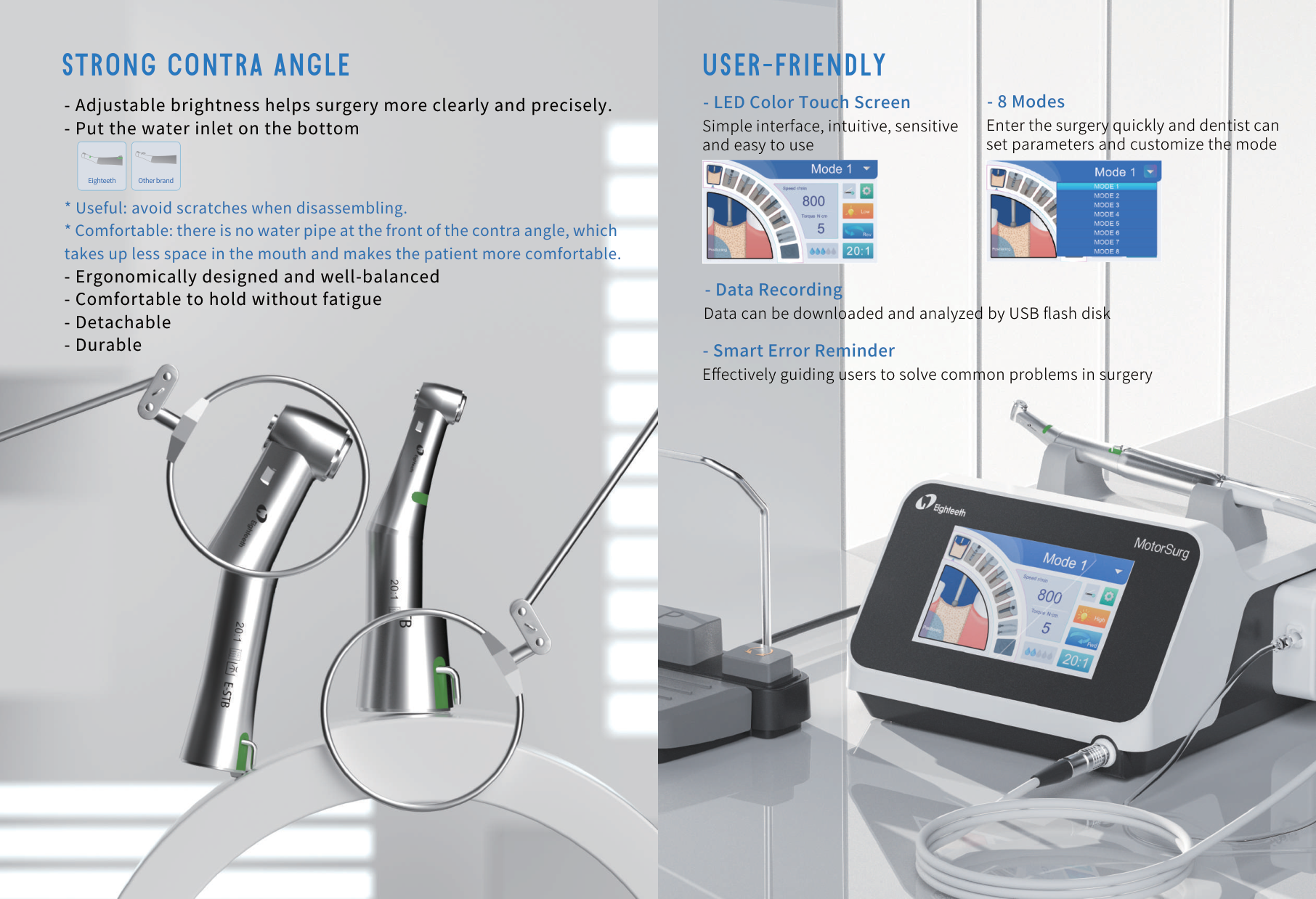

ერგონომიული ხელის ნაწილი და ქვედა ირიგაცია

contra-angle დაბალანსებული და ერგონომიული ფორმით არის შექმნილი. წყლის შესასვლელი ქვედა ნაწილშია მოთავსებული, რის გამოც მილი ინსტრუმენტის წინა ნაწილთან ნაკლებ ადგილს იკავებს და პაციენტის პირის ღრუში მუშაობა უფრო თავისუფალია.

• რეგულირებადი LED სიკაშკაშე;
• ქვედა ირიგაციის შესასვლელი;
• დაშლისას ნაკაწრების რისკის შემცირება;
• მოხსნადი და გამძლე კონსტრუქცია;
• კარგად დაბალანსებული დაჭერა ხანგრძლივი სამუშაოსთვის.

ფერადი სენსორული ეკრანი და 8 რეჟიმი

LED ფერადი სენსორული ეკრანი აჩვენებს არჩეულ პროგრამას, სიჩქარეს, ტორკს, გადაცემის შეფარდებას, ირიგაციის დონესა და ბრუნვის მიმართულებას. ვიზუალური ინტერფეისი ექიმს ეხმარება, ოპერაციის ეტაპი სწრაფად ამოიცნოს და პარამეტრები ზედმეტი მენიუს გარეშე შეცვალოს.

რვა რეჟიმი შეიძლება მოერგოს კლინიკის პროტოკოლს. სისტემაში ასევე ჩაშენებულია smart error reminder, რომელიც მომხმარებელს გავრცელებული პრობლემების აღმოჩენასა და გამოსწორებაში ეხმარება.

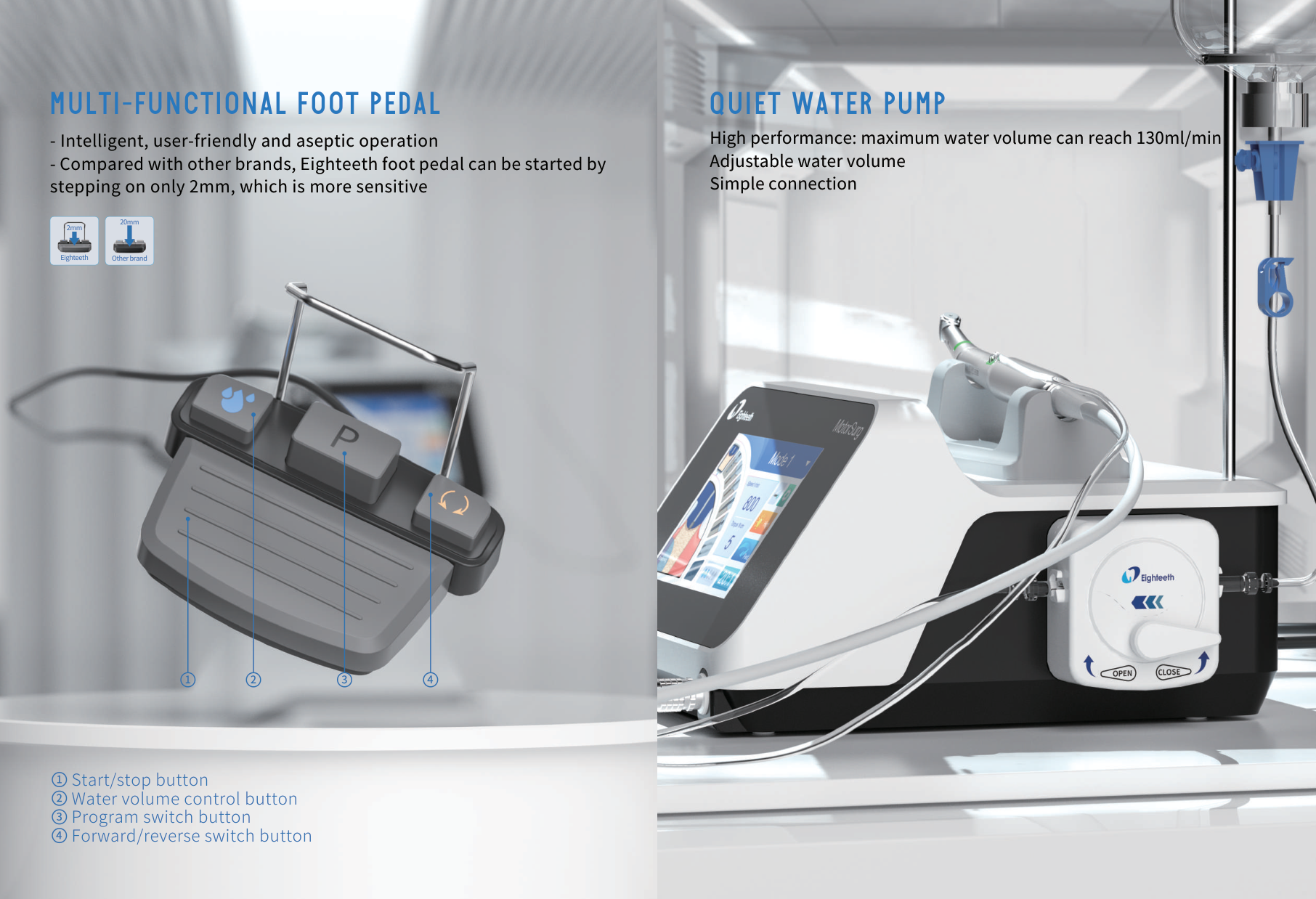

მრავალფუნქციური ფეხის პედალი

ფეხის პედალი ოთხ ძირითად მოქმედებას აერთიანებს:

1. ძრავის დაწყება და გაჩერება;
2. წყლის მოცულობის კონტროლი;
3. პროგრამებს შორის გადართვა;
4. წინ/უკან ბრუნვის მიმართულების შეცვლა.

მწარმოებლის მიხედვით, პედლის აქტივაციის სვლა დაახლოებით 2 მმ-ია, რაც მცირე მოძრაობით სწრაფ რეაგირებას უზრუნველყოფს. ხელების სტერილურ ზონაში დატოვება და ძირითადი ფუნქციების ფეხით მართვა ქირურგიულ workflow-ს ამარტივებს.

ჩუმი და რეგულირებადი წყლის ტუმბო

ირიგაციის ტუმბოს მაქსიმალური წარმადობა 130 მლ/წთ-ს აღწევს. წყლის მოცულობა რეგულირდება, მილის შეერთება კი მარტივი კონსტრუქციით არის გადაწყვეტილი. ადეკვატური ირიგაცია drilling-ისას სითბოს მართვისა და სამუშაო ველის გასუფთავებისთვის კრიტიკულად მნიშვნელოვანია.

ირიგაცია კლინიკური უსაფრთხოების ნაწილია

ოსტეროტომიის მომზადებისას მხოლოდ ტუმბოს მაქსიმალური მაჩვენებელი არ არის მნიშვნელოვანი. ექიმმა უნდა გადაამოწმოს, რომ სითხე რეალურად აღწევს ბორის აქტიურ ნაწილამდე, მილი არ არის გადაკეცილი და ნაკადი ოპერაციის განმავლობაში არ წყდება. ირიგაციის დონე უნდა მოერგოს ბორის დიამეტრს, სიჩქარეს, drilling-ის ხანგრძლივობასა და ძვლის სიმკვრივეს.

მკვრივ კორტიკალურ ძვალში მუშაობისას განსაკუთრებით მნიშვნელოვანია ინტერმიტენტული drilling, ბორის მდგომარეობის კონტროლი და ეფექტური გაგრილება. ტუმბო ექიმის ტექნიკას ავსებს, მაგრამ ვერ ცვლის სწორ ქირურგიულ პროტოკოლს.

MotorSurg-ის მთავარი პრაქტიკული უპირატესობები

• ფართო სიჩქარისა და ტორკის დიაპაზონი სხვადასხვა ქირურგიული ეტაპისთვის;
• 80 N·cm-მდე სტაბილური გამომავალი მკვრივი ძვლის შემთხვევებისთვის;
• რეალურ დროში torque curve და USB ექსპორტი;
• ძრავისა და contra-angle-ის სწრაფი კალიბრაცია;
• რეგულირებადი 8000 lux-ზე მეტი LED განათება;
• ორმაგი დალუქვისა და ანტიკოროზიული დაცვის contra-angle;
• 8 ინდივიდუალურად მორგებადი პროგრამა;
• ხელების გარეშე მართვის მრავალფუნქციური პედალი;
• ძლიერი, რეგულირებადი და ჩუმი ირიგაციის სისტემა.

ძვლის ხარისხთან მორგებული მიდგომა

მკვრივი ძვალი

მაღალი წინააღმდეგობისას 80 N·cm-მდე სისტემური რესურსი ძრავს სტაბილური მუშაობის შესაძლებლობას აძლევს, თუმცა ექიმის მიზანი მაქსიმალური ტორკის მიღწევა არ უნდა იყოს. საჭიროა იმპლანტის სისტემის drilling sequence-ის დაცვა, საჭიროებისას tapping ან პროფილის გაფართოება და ტემპერატურის კონტროლი.

რბილი ძვალი

რბილ ძვალში პროტოკოლი ხშირად მიმართულია ზედმეტი გაფართოების თავიდან აცილებისა და არსებული ძვლის მაქსიმალურად შენარჩუნებისკენ. MotorSurg-ის დაბალი სიჩქარისა და კონტროლირებადი ტორკის რეჟიმები ექიმს საშუალებას აძლევს, იმპლანტის მოთავსება ეტაპობრივად დააკვირდეს, თუმცა საბოლოო drilling protocol კონკრეტული იმპლანტის მწარმოებლის ინსტრუქციას უნდა დაეყრდნოს.

ოპერაციამდე მოკლე checklist

• შეამოწმეთ ძრავი, contra-angle, კაბელი და ირიგაციის მილი;
• დაადასტურეთ არჩეული გადაცემის შეფარდება ეკრანზე;
• ჩაატარეთ კალიბრაცია;
• წინასწარ შეამოწმეთ წყლის ნაკადი და LED განათება;
• პროგრამებში შეიყვანეთ იმპლანტის სისტემის შესაბამისი პარამეტრები;
• გადაამოწმეთ forward/reverse მიმართულება;
• მოამზადეთ USB, თუ torque curve-ის შენახვა იგეგმება;
• უზრუნველყავით სათადარიგო ირიგაციის ხაზი და სტერილური სითხე.

ვისთვის არის სისტემა?

MotorSurg განკუთვნილია იმპლანტოლოგებისთვის, ორალურ ქირურგებისთვის და კლინიკებისთვის, რომლებსაც სჭირდებათ იმპლანტაციის სხვადასხვა ეტაპის ერთ მოწყობილობაში მართვა, torque მონაცემების შენახვა და ოპერაციის პროცესის სტანდარტიზაცია.

MotorSurg-ის დემონსტრაციის, კომპლექტაციისა და კლინიკაში დანერგვისთვის დაუკავშირდით Medical Line Georgia-ს გუნდს.

წყარო: Eighteeth, MotorSurg EN Brochure. ტექნიკური და შიდა ტესტის მონაცემები მოწოდებულია მწარმოებლის მიერ; რეალური შედეგი დამოკიდებულია გამოყენების პირობებსა და კლინიკურ პროტოკოლზე.
